::   Poseidon DUO   ::

Michal Dyntar - RepRapObchod.cz 3D tiskárny reprapobchod.cz , dvoutrysková tiskárna Poseidon Duo a také její úpravy pro průmyslové nebo školní využití.

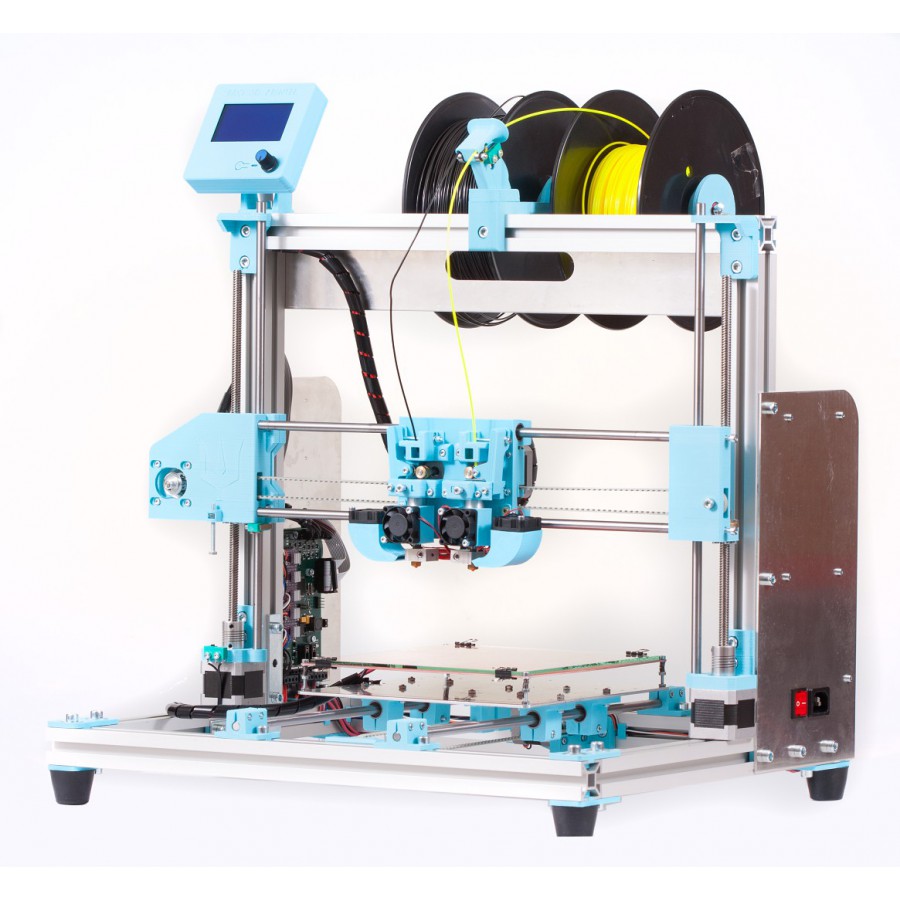

Stavebnice 3D tiskárny české firmy. Otevřený koncept. Poseidon DUO je vybavena dvěma tryskami s odstupem hrotů 57 mm. Tato konfigurace umožňuje tisknout paralelně dva objekty, mixovat různé materiály a dělat dvoubarevné tisky bez nutnosti výměny filamentu.

OBJEM200 x 200 mm, výška tisku do 250 mm
PODLOŽKAčtvercový formát, vyhřívaná, typ Mk3, se sklem/zrcadlem 3 mm
NAPÁJENÍDC 12V, 20A (250W)
ELEKRONIKAvlastní firemní vývoj 8-bit CheapTRONIC v2.3, 4x DRV8825, LCD 12864
METODA 3D TISKUFFF 1.75 mm, 2x direct extruder, 2x tisková hlava 12V 40W
POHON6x krokový motor NEMA 17HS4401
POHYB X/Y/Ztyče s lineárními ložisky osy X a Y, trapézové závitové tyče na ose Z
KONSTRUKCEAL profily 30x30 mm, tištěné díly PET-G, ozubené řemeny T5



VERZE

VERSION DUO

26. 2. 2018

Přehled jednotlivých verzí (označení * znamená použití i v následující verzi tiskárny)

DUO (2015-2018)-
Návody ke kompletaci tiskárny
CAD 3D výkres - RhinocerosPoseidon.3dm - (17 MB)-
Návod na stavbuNávod na stavbu - podrobný postup-
Změny mezi verzemi--
Fotografiesestavená tiskárna-
Firmware tiskárny
Marlin - firmware .HEXDUO-v135-CHEAP23.hex-
Marlin - firmware zdrojový kódchangelog.txt-
Nahrávač firmwaru - soubory .hexXLoader v1.0 (0.7 MB)-
USB ovladač pro FTDIke ztažení (1.4 MB) , verze Windows 10-8-7_x64-
Arduino - programování firmwaruArduino , verze 1.0.6-
Repetier - ovládání pomocí vzdálené správyRepetier ke ztažení (58 MB) , verze 2.1.6-
Ovládání pomocí LCD nabídkyPopis "Menu LCD" v1.0 [CZ]-
Příprava dat pro tisk
3D data pro tisk - obecný formátSTL, OBJ, 3MF-
Tiskový G-kód - Průša-Slicer profilPrusaSlicer_update-019.exe
(stažený soubor umístit do:
"\AppData\Roaming\PrusaSlicer\" a spustit)		-
Tiskový G-kód - Simplify3D profilSimplify3D 4.0 (ZIP s konfigurací)-
Návod na použití tiskárnyNávod na použití v12 [CZ]-
Kalibrace tiskárny
Testovací objekt Calibration_Target_A_v1-1.STL--
Testovací objekt Calibration_Target_B_v1-1.STL--
Testovací objekt DualTest_a.stl--
Testovací objekt DualTest_b.stl--
V rámci návodu na stavbu str.39-44-
V rámci návodu na použití tiskárny str.12-13-
Díly tiskárny
Soupis dílůSoupis použitých dílů-
Tisková hlava s topným tělískem a čidlem teplotyRRO CELOKOV 12V, do 300°C -
Ovládací deskaRRO CheapTronic v2 -
WIFI rozhraníToshiba SDHC W-04 FlashAir -
Tištěné plastové díly tiskárny
DUO (2015-2019)-
Čištění filamentu levéČištění filamentu levé-
Čištění filamentu pravéČištění filamentu pravé-
Uchycení trysky levéUchycení trysky levé-
Uchycení trysky pravéUchycení trysky pravé-
Domeček XDomeček X-
Uchycení motoru XUchycení motoru X-
Držák kabeluDržák kabelu-
Uchycení koncového spínače YUchycení koncového spínače Y-
Uchycení řemene YUchycení řemene Y-
Navádění filamentuNavádění filamentu-
Packa filamentu leváPacka filamentu levá-
Packa filamentu praváPacka filamentu pravá-
Kryt displejeKryt displeje-
Víčko displejeVíčko displeje-
Uchycení displeje AUchycení displeje A-
Uchycení displeje BUchycení displeje B-
Plastový kámenPlastový kámen-
Spojka rohuSpojka rohu-
Spojení profilu Z levéSpojení profilu Z levé-
Spojení profilu Z pravéSpojení profilu Z pravé-
Uchycení motoru YUchycení motoru Y-
Uchycení motoru Z levéUchycení motoru Z levé-
Uchycení motoru Z pravéUchycení motoru Z pravé-
Uchycení stolkuUchycení stolku-
Uchycení vodící tyče YUchycení vodící tyče Y-
Držák špulekDržák špulek-
Volnoběžka YVolnoběžka-
Vystředění filamentuVystředění filamentu-
Zarážka řemene X leváZarážka řemene X levá-
Zarážka řemene X praváZarážka řemene X pravá-
Vozíček XVozíček X-
Držák větráčkuDržák větráčku-
Kryt zdrojeKryt zdroje-
Hlava dorazuHlava dorazu-
Difuzér levýDifuzér levý-
Difuzér pravýDifuzér pravý-
Držák větráčku s krytem kabelůDržák větráčku s krytem kabelů-

OVLÁDÁNÍ TISKÁRNY

VERSION SQ mod

9. 3. 2021

Návody k používání tiskárny

PRUSASLICER

VERSION 2.8

25. 10. 2024

Export tiskových souborů G-code

  • PrusaSlicer ke ztažení (86 MB)
    + aktualizovat nastavení souborem: PrusaSlicer_update-xxx.exe
  • open-sourcový, plně vybavený a pravidelně aktualizovaný nástroj, který obsahuje vše, co potřebujete k exportu perfektních tiskových souborů pro vaši 3D tiskárnu.

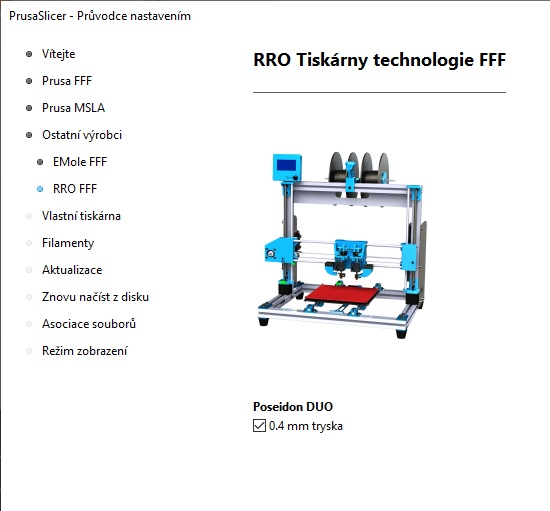

  • při prvním spuštění se spustí "Průvodce nastavením", nastavit v položce "Prusa FFF" a "Prusa MSLA" na žádné tiskárny, v položce "Ostatní výrobci" vybrat tiskárnu RRO. Automaticky se přidají profily materiálú a profily kvality tisku.
    ← kliknutím zvětšit

  • Stručný návod pro PrusaSlicer (0.7 MB)
  • Návod na webu výrobce PrusaSlicer (CZ/EN)
  • další možností nápovědy je kliknutí na vybranou položku přímo
  • v nastavení programu (web výrobce, CZ/EN)
  •

Ukládání projektů - 3D Manufacturing Format, kompresní zip
verze 1.2.3 (16.8.2018)

  • 3MF je datový formát založený na XML - obsahuje definice pro data související s 3D výrobou, včetně rozšiřitelnosti třetích stran pro vlastní data.
  • - Více objektů ve scéně, obsahuje jednotku scény
  • - Informace o barvě a textuře, náhled (lze ručně vyměnit např. za fotorender)
  • - Kompletní nastavení PrusaSliceru včetně: profilu tiskárny, ručně vytvořených podpěr, nastavení variabilní výšky vrstvy, modifikátorů
  •

FILAMENTY PLA

VERSION 1.75 mm

9. 3. 2021

Nejlevnější ceny filamentů (tiskových strun) za 1 kg

  • levné = nevalná kvalita, kolísání průměru struny na jedné cívce,
    špatný návin na cívce (zkroucení cívky, není po vrstvách, překřížení, zasukování)
  • GEMBIRD Holandsko - 279 Kč (černá, červená, transparent)
  • GEMBIRD Holandsko - 301 Kč (modrá)
  • GEMBIRD Holandsko - 310 Kč (zelená)
  • GEMBIRD Holandsko - 317 Kč (natural)
  • GEMBIRD Holandsko - 328 Kč (žlutá)
  •   . . .
  • Filament-PM Česko - 417 Kč (růžová, zelená)
  • EkoMB Česko - 449 Kč (různé barvy)
  • Devil Design Polsko - 489 Kč (různé barvy)
  •   . . .
  • extra = kvalitní materiál, přesnost průměru struny do 0.02 mm na jedné cívce, pravidelný návin na cívce po vrstvách
  • Prusament Česko - 599 Kč (různé barvy)

FILAMENTY PET-G

VERSION 1.75 mm

9. 3. 2021

Nejlevnější ceny filamentů (tiskových strun) za 1 kg

  • levné = nevalná kvalita, kolísání průměru struny na jedné cívce,
    špatný návin na cívce (zkroucení cívky, není po vrstvách, překřížení, zasukování)
  • C-Tech Polsko - 311 Kč (zelená)
  • GEMBIRD Holandsko - 318 Kč (natural)
  • GEMBIRD Holandsko - 323 Kč (zelená, červená)
  • C-Tech Polsko - 342 Kč (bílá)
  • C-Tech Polsko - 353 Kč (černá, modrá)
  •   . . .
  • EkoMB Česko - 439 Kč (různé barvy)
  • Filament-PM Česko - 463 Kč (transp. červená)
  • Devil Design Polsko - 489 Kč (různé barvy)
  •   . . .
  • extra = kvalitní materiál, přesnost průměru struny do 0.02 mm na jedné cívce, pravidelný návin na cívce po vrstvách
  • Prusament Česko - 699 Kč (různé barvy)

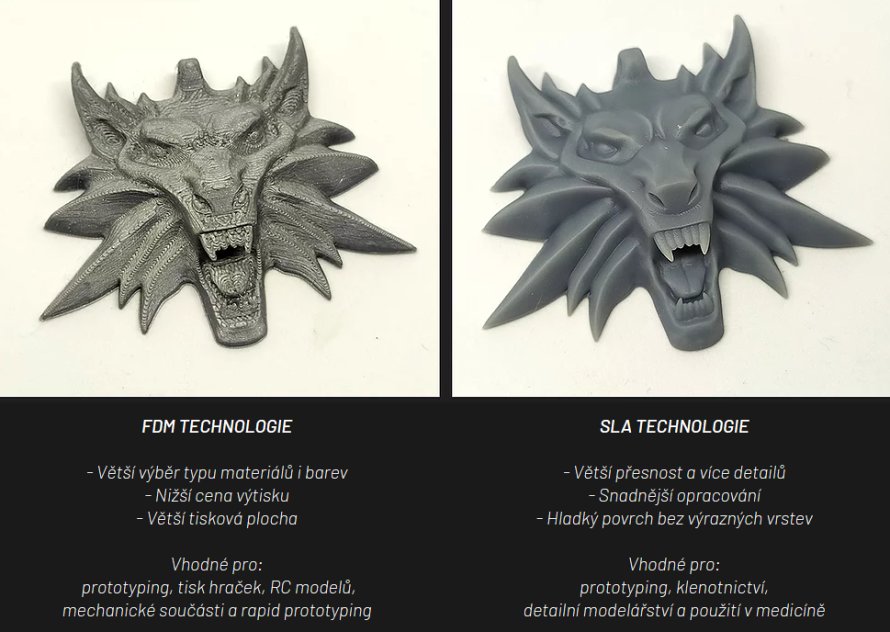

POROVNÁNÍ METOD 3D TISKU FFF/FDM A SLA/DLP/MSLA

6. 5. 2021

FFF/FDM technologie - (Fused Filament Fabrication/ Fused Deposition Modeling) nanášení roztaveného materiálu v tenké vrstvě.

Ceny stavebnic od 6.000 Kč

SLA technologie - (Stereolitografie) dochází k vytvrzování tekutého kompozitu laserovým paprskem.

DLP technologie - dochází k vytvrzování tekutého kompozitu LED světlem.

Ceny stavebnic podle typu a velikosti LCD panelu od 10.000 Kč

MSLA technologie - dochází k vytvrzování tekutého kompozitu působením světla v kombinaci LCD panelu a UV diody.

Prusa SL1 stavebnice (MSLA) + Mycí a vytvrzovací stanice - cena 49.990 Kč





Poseidon 3D printer modifications for 2020-2021
